A szilícium, amely a legtöbb számítógépes chip alapját képezi, alapvető korlátokba ütközik a teljesítmény kezelése terén, ami behatárolja a vezeték nélküli kommunikációs rendszerek sebességét és energiahatékonyságát. A probléma gyökere abban rejlik, hogy a hagyományos szilícium alapú tranzisztorok egyszerűen nem képesek megbirkózni a modern, nagy sebességű alkalmazások által támasztott hatalmas energiaigénnyel anélkül, hogy túlmelegednének vagy jelentős teljesítményveszteséget szenvednének el. Ez a technológiai fal különösen élesen jelentkezik a feltörekvő területeken, mint a 6G hálózatok vagy a műholdas kommunikáció, ahol a sebesség és a megbízhatóság kritikus fontosságú.
Egy ígéretes megoldást kínálnak a gallium-nitridből (GaN) készült tranzisztorok, amelyek egy fejlett anyagcsalád tagjaként képesek kezelni a vezeték nélküli alkalmazások által megkövetelt extrém sebességet és energiát. A gallium-nitrid lehetővé teszi olyan elektronikai eszközök építését, amelyek sokkal hatékonyabban működnek magas frekvenciákon, mint szilícium alapú társaik. Azonban még a legjobb GaN tranzisztorokban is az energia egy igen jelentős része hővé alakul, ami komoly kihívást jelent a kutatók számára.
A probléma tovább súlyosbodik, amikor a kutatók egyre több gallium-nitrid tranzisztort próbálnak meg egy kisebb területre sűríteni egy szilícium chipen. Ez a miniatürizálás lokalizált forró pontok kialakulásához vezet, amelyek drasztikusan csökkentik az eszközök megbízhatóságát és rontják a teljesítményüket. A hőkezelés tehát kulcskérdéssé vált a következő generációs vezeték nélküli technológiák fejlesztésében, és egy új, áttörő megközelítésre volt szükség a probléma megoldásához.
Gyémántba ágyazott tranzisztorok a hőelvezetésért
Egy a MIT és más intézmények kutatóiból álló csapat most áttörte ezt a szűk keresztmetszetet azzal, hogy gallium-nitrid tranzisztorokat ágyazott be egy ultravékony gyémántrétegbe. A gyémánt, amely a legjobb hővezető képességgel rendelkezik az összes ismert anyag közül, hőelosztóként funkcionál, kiegyenlítve a hőmérsékletet a chipen belül. Ennek köszönhetően a tranzisztorok képesek megközelíteni a csúcsteljesítményüket anélkül, hogy ez a megbízhatóság rovására menne, ami eddig a legnagyobb akadályt jelentette.
A kutatók ezt a technikát egy vezeték nélküli kommunikációs teljesítményerősítő gyártásához használták fel, amely minden hasonló, a szakirodalomban fellelhető erősítőt felülmúlt. Az általuk kifejlesztett eszköz kiemelkedő kimeneti teljesítményt, hatékonyságot és erősítést ért el, ami azt bizonyítja, hogy a gyémántba ágyazás nemcsak a hőkezelést oldja meg, hanem közvetlenül javítja az elektromos teljesítményt is. Ez a megközelítés teljesen új távlatokat nyit a nagy teljesítményű rádiófrekvenciás áramkörök tervezésében.
Bár a gyártási technika rendkívül precíz és különböző anyagrendszerek integrációját igényli, a kutatók szerint a folyamat kereskedelmi alkalmazásokhoz szükséges méretekben is kivitelezhető. Pradyot Yadav, a MIT elektromérnöki és számítástechnikai (EECS) doktorandusza és a tanulmány vezető szerzője szerint ez a megoldás lehet az utolsó lépés, amely ahhoz kell, hogy ezek a 3D heterogén integrált rendszerek nagy volumenben és megbízhatóan működjenek. A kutatásban részt vettek a Georgia Tech és a Penn State University munkatársai is.
Precíziós gyártás a csúcsteljesítményért
A gyártási folyamat egy villámgyors femtoszekundumos lézer alkalmazásával kezdődik, amellyel előkészített gallium-nitrid dieleteket vágnak ki egy ostyából. Ezt követően a kutatók ugyanezzel a lézerrel pontosan méretre szabott üregeket fúrnak a gyémánt hordozóba. Az üreg aljára egy mindössze 20 mikron vastag die attach fóliát helyeznek, majd a GaN dieletet pontosan a fólia tetejére pozícionálják. A pontos elhelyezés kritikus fontosságú, mert a hőáramlás hatékonysága múlik rajta.
A dielet elhelyezése után hőt és nyomást alkalmaznak, hogy a dielet összeolvadjon a fóliával és a gyémánt hordozóval. Ez az interfész kulcsfontosságú: ha a hővezető fólia nincs tökéletesen elhelyezve, a gyémánt és a GaN tranzisztor közötti hőátadás nem lesz elegendő. A kutatók hangsúlyozzák, hogy rendkívül sima és tiszta felületre van szükség a sikeres integrációhoz, ami a folyamat egyik legnagyobb kihívása. Ezután további dielektromos és fémrétegeket építenek a GaN és a gyémánt tetejére, hogy létrehozzák a működő áramkört.

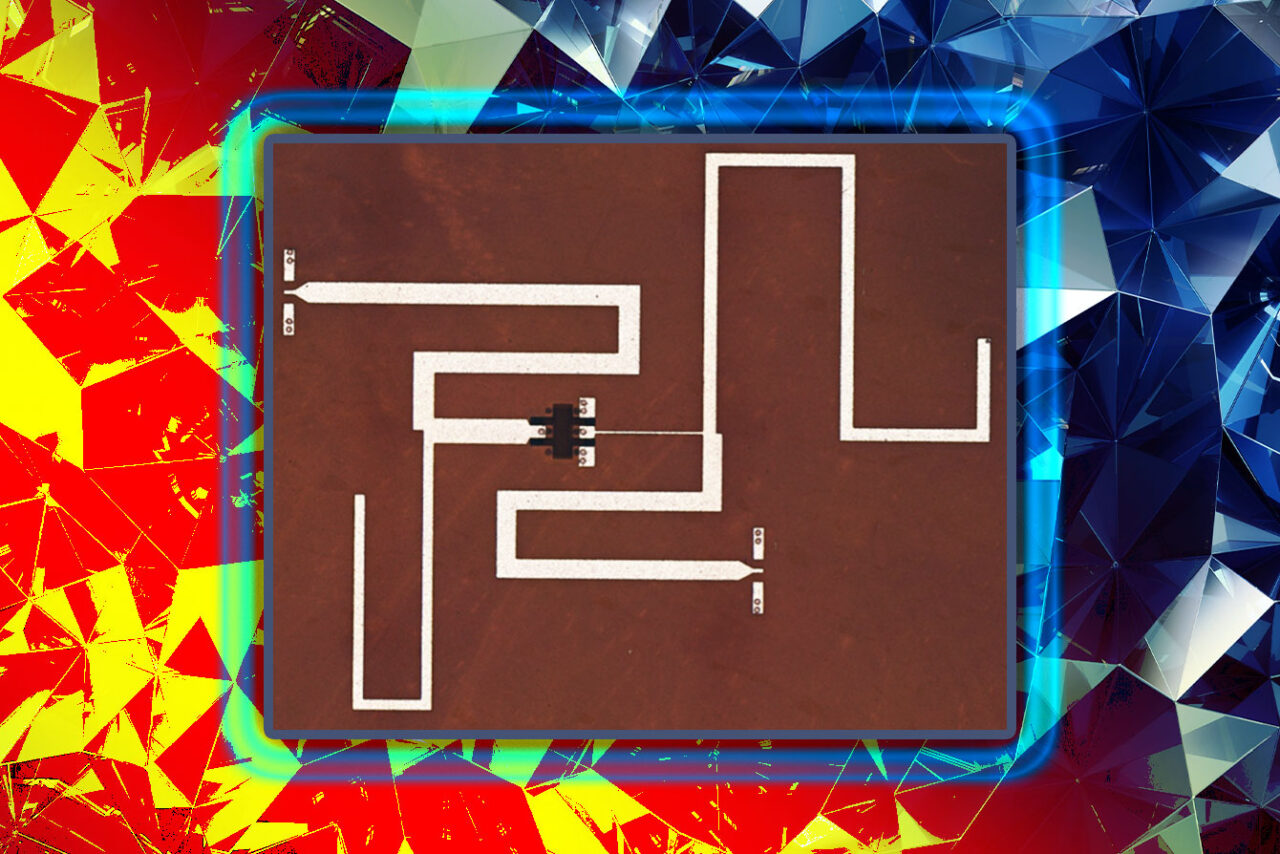

A csapat ezzel a technikával egy teljesítményerősítőt készített, amely a vezeték nélküli rendszerek egyik alapvető építőköve. Az erősítő feladata, hogy a kis elektromos jeleket nagyobbakká alakítsa, amelyek aztán nagy távolságokra továbbíthatók. Az általuk fejlesztett erősítő olyan kimeneti teljesítményt, hatékonyságot és erősítést ért el, amely felülmúl minden hasonló, általuk ismert eszközt, beleértve a korábbi munkájuk során tervezett erősítőt is. Yadav szerint az erősítő elég erős ahhoz, hogy egy jelet mérföldekre továbbítson, ami ideálissá teszi nagy teljesítményű radarok, űrkommunikációs rendszerek és ipari drónok számára.
